processeur DSP 2 entrées / 4 sorties

Le miniDSP Flex est la troisième génération de la ligne 2x4 de miniDSP : un processeur DSP compact qui prend en charge l'égalisation, le filtrage actif et la correction acoustique d'un système stéréo ou multi-voies. Il s'insère entre vos sources et vos amplificateurs pour aligner enceintes et caisson de basses, corriger les défauts de la pièce et gérer le volume depuis un seul boîtier. Trois versions de connectique sont disponibles : RCA asymétrique, jack TRS symétrique et version à sorties numériques.

Trois versions de connectique

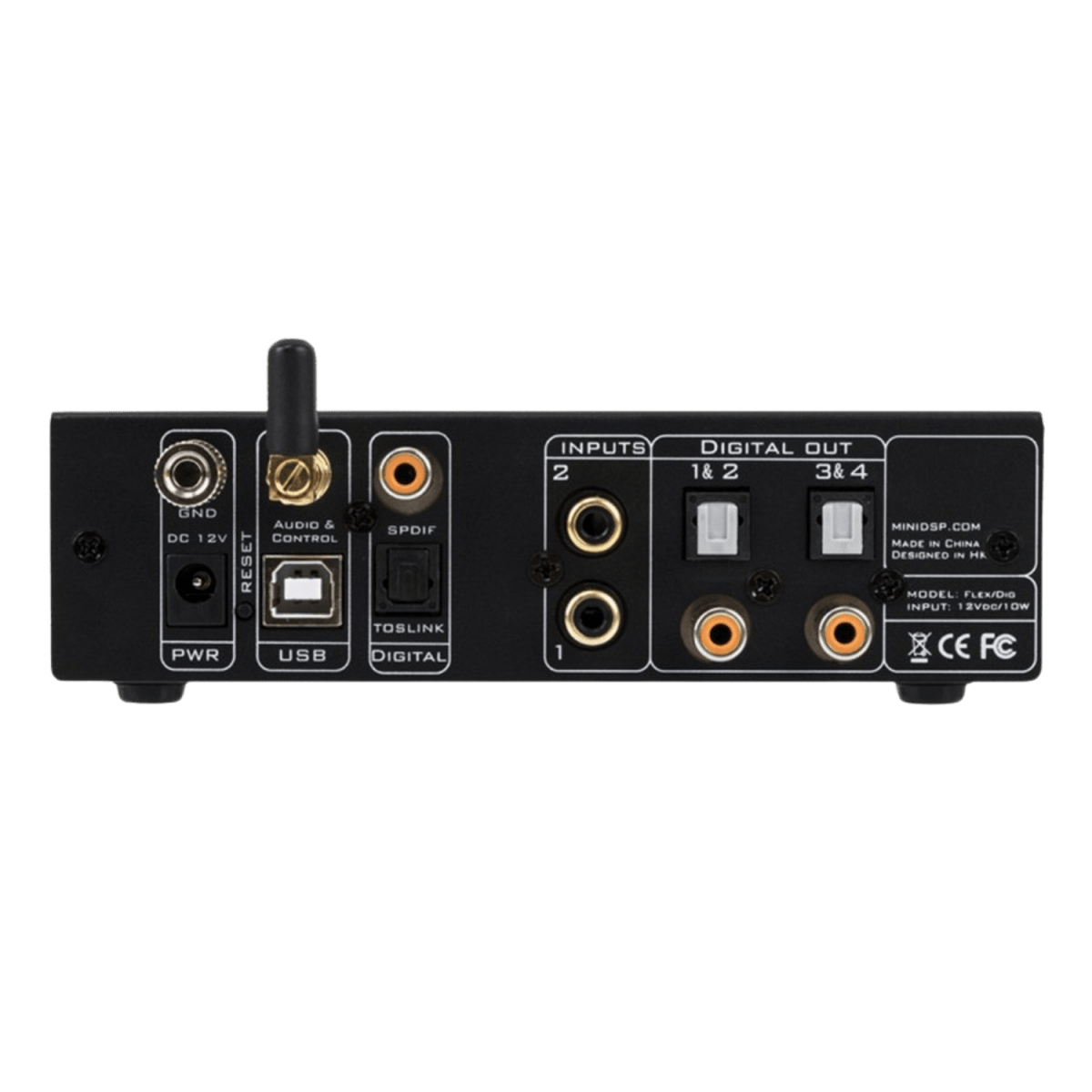

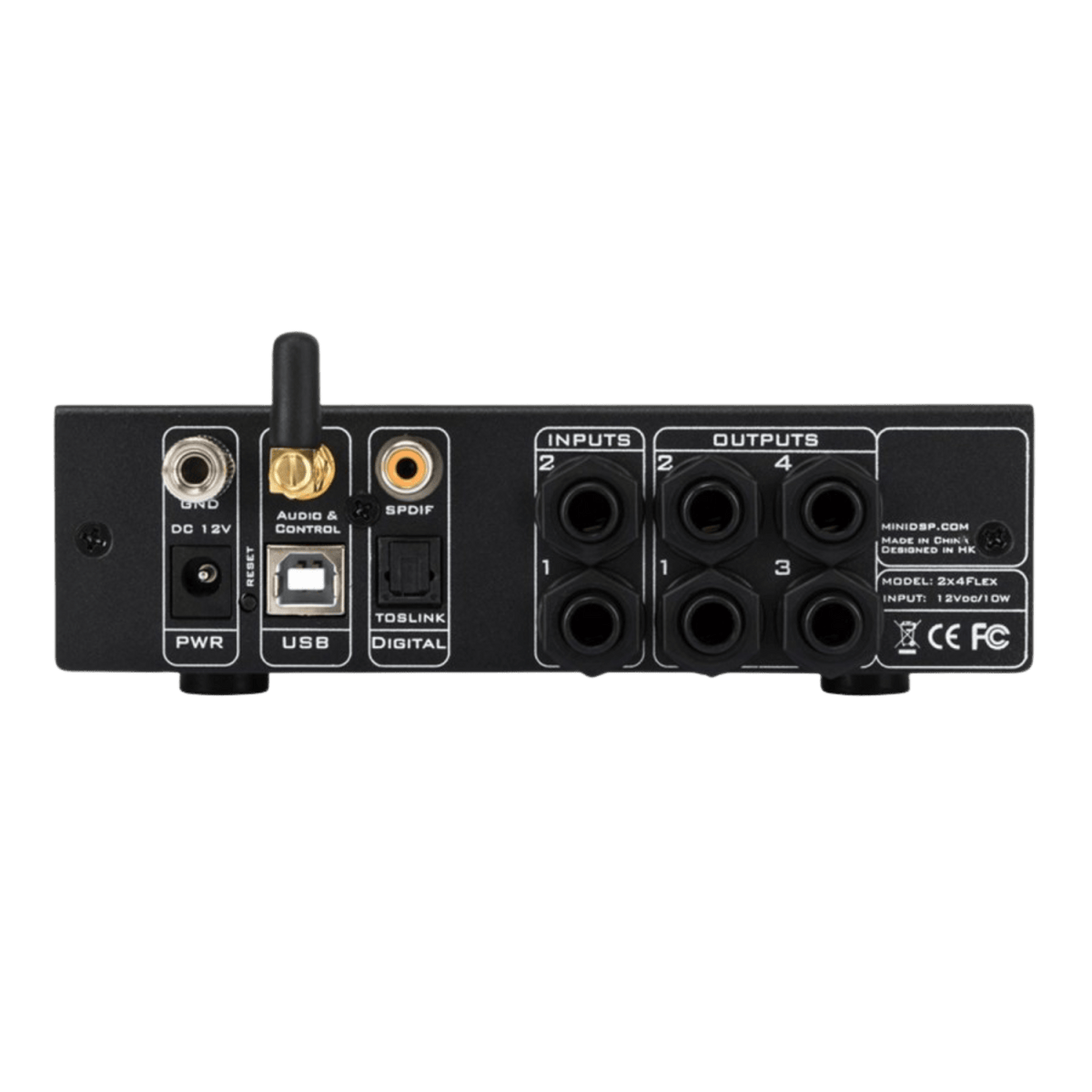

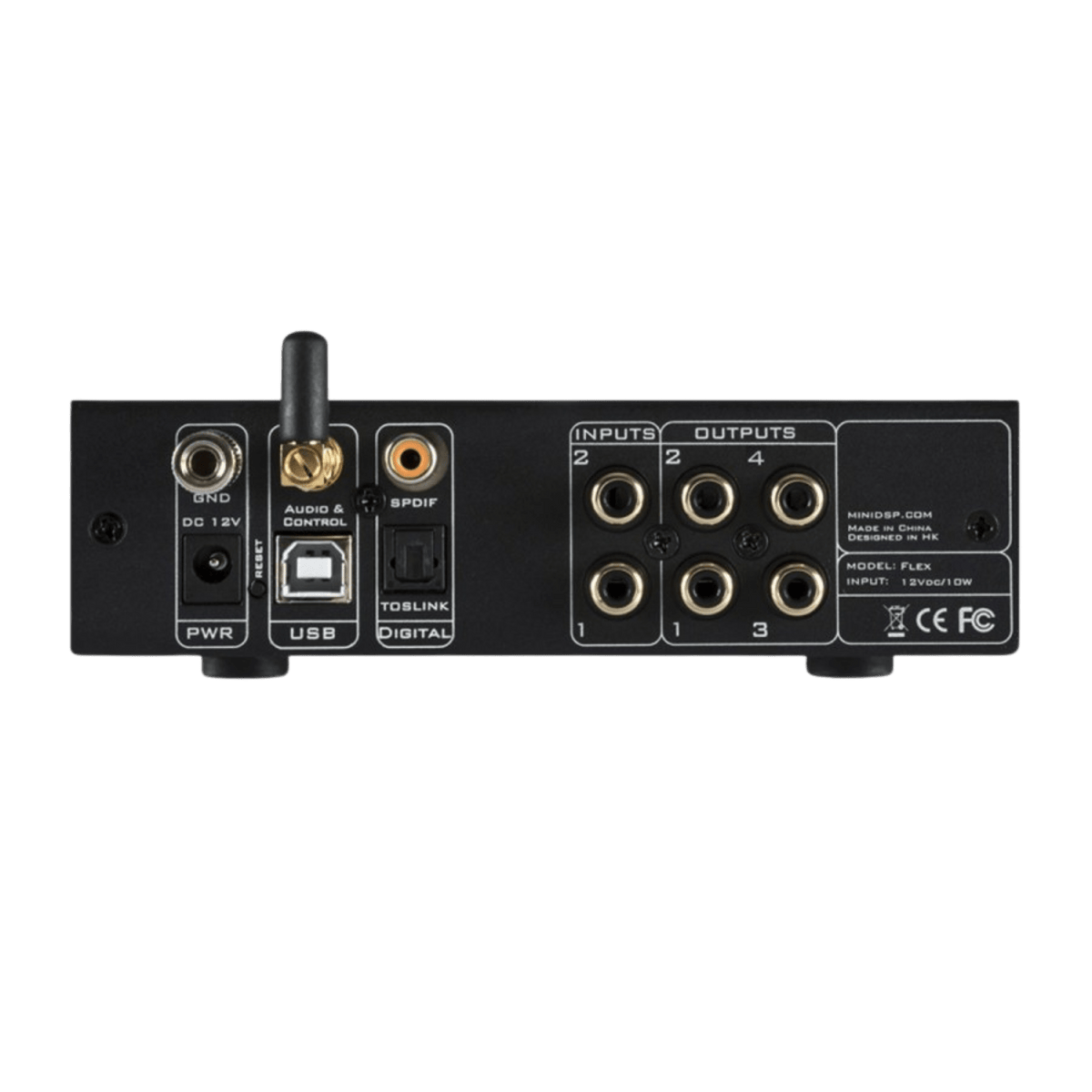

La version RCA propose 2 entrées et 4 sorties asymétriques (100 kΩ en entrée, 200 Ω en sortie, 2 V RMS maximum), adaptée à une installation hi-fi domestique classique. La version symétrique utilise des jacks TRS 6,35 mm câblés comme des XLR, avec 4 V RMS maximum en sortie et une impédance d'entrée de 200 kΩ, pour les enceintes actives de studio et les longues liaisons. La version numérique conserve 2 entrées RCA analogiques et délivre 4 canaux sur sorties S/PDIF et Toslink dupliquées, afin de rester en numérique jusqu'à vos convertisseurs ou amplificateurs.

Entrées numériques et interface USB

Toutes les versions partagent la même section numérique : une entrée S/PDIF sur RCA, une entrée optique Toslink, une entrée USB audio stéréo et une réception Bluetooth compatible LDAC, aptX HD, aptX, AAC et SBC, avec des fréquences d'échantillonnage acceptées de 20 à 216 kHz. Le processeur USB audio XMOS multicœur fonctionne en UAC2 bidirectionnel : pilote ASIO fourni sous Windows, fonctionnement immédiat sur Mac et Linux. Les 4 canaux traités sont également renvoyés vers l'ordinateur par l'USB, ce qui permet par exemple de numériser un vinyle après traitement.

Traitement audio et Dirac Live

Le DSP Analog Devices SHARC ADSP21489 à virgule flottante 32 bits cadencé à 400 MHz assure un traitement en 32 bits / 96 kHz : égaliseur paramétrique, filtres IIR et FIR, filtres de coupure pour un crossover actif, programmation biquad avancée et délai indépendant sur chaque sortie. Quatre presets sont mémorisables. La mise à niveau optionnelle vers Dirac Live 3.x ajoute la correction acoustique de pièce pleine bande de 20 Hz à 20 kHz ; à noter que dans ce mode le moteur DSP tourne à 48 kHz, là où les modèles SHD conservent 96 kHz avec Dirac.

Utilisation au quotidien

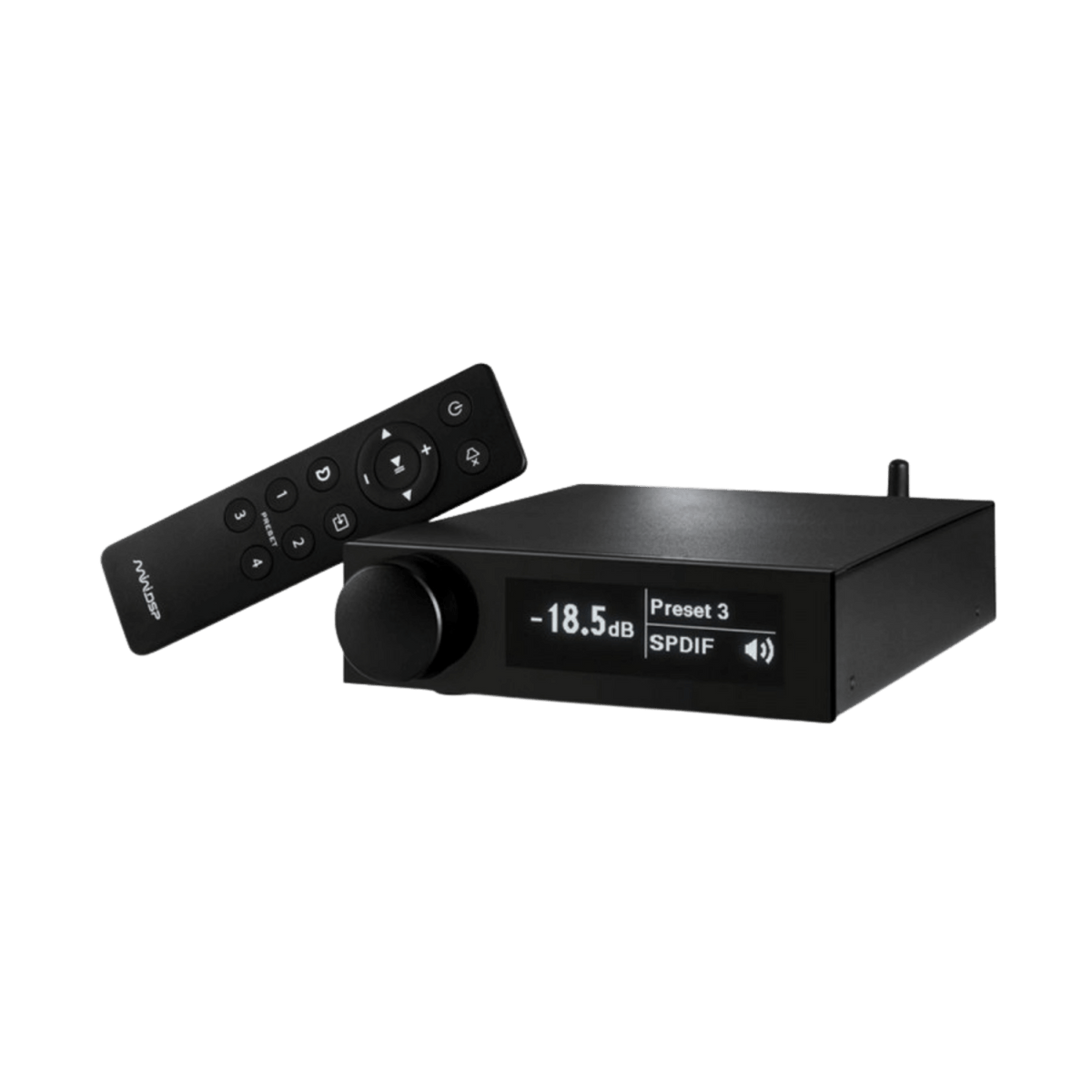

La façade réunit un écran OLED (blanc ou noir), un encodeur de volume et un récepteur infrarouge ; la télécommande IR v2 est incluse. Le Flex est aussi compatible avec la télécommande rotative KD-1 en Bluetooth LE pour le volume, le mute et la sélection de source ou de preset. Toute la configuration se fait depuis le logiciel miniDSP Device Console. Il sert aussi bien de préamplificateur numérique stéréo compact que de processeur pour un ou plusieurs caissons de basses, des enceintes actives 2 voies, un home cinéma ou un studio d'enregistrement.

Caractéristiques techniques

• DSP Analog Devices SHARC ADSP21489, virgule flottante 32 bits, 400 MHz
• Résolution de traitement : 32 bits / 96 kHz (32 bits / 48 kHz avec licence Dirac Live)
• Traitement : égaliseur paramétrique, filtres IIR et FIR, filtres de coupure, programmation biquad avancée, délai par canal de sortie
• Jusqu'à 4 presets DSP
• Mise à niveau optionnelle Dirac Live 3.x, correction de pièce 20 Hz - 20 kHz
• Entrées numériques (toutes versions) : 1 x S/PDIF RCA, 1 x optique Toslink, 1 x USB audio stéréo, 1 x Bluetooth (LDAC, aptX HD, aptX, AAC, SBC), 20 à 216 kHz
• Interface USB : processeur XMOS multicœur, UAC2 bidirectionnel, pilote ASIO sous Windows, plug & play Mac et Linux
• Sortie USB audio : 4 canaux post-DSP renvoyés vers l'ordinateur
• Version RCA : 2 entrées / 4 sorties asymétriques, entrée 100 kΩ, sortie 200 Ω, 2 V RMS max, SNR 120 dB(A), THD+N -110 dB (0,0003 %), crosstalk -120 dB, réponse 20 Hz - 20 kHz ±0,1 dB
• Version jack symétrique : 2 entrées / 4 sorties TRS 6,35 mm (câblage type XLR), entrée 200 kΩ, sortie 200 Ω, 4 V RMS max, SNR 121 dB(A), THD+N -112 dB (0,00025 %), crosstalk -128 dB
• Version numérique : 2 entrées RCA analogiques, 4 canaux sur sorties S/PDIF et Toslink dupliquées, réponse ±0,01 dB, SNR numérique/numérique 137 dB(A), THD+N -130 dB (0,00003 %), crosstalk -165 dB
• Façade : écran OLED blanc ou noir, encodeur de volume, contrôle infrarouge
• Télécommande IR v2 incluse, compatible télécommande rotative KD-1 en Bluetooth LE
• Configuration via le logiciel miniDSP Device Console
• Dimensions : 150 x 180 x 41 mm
• Alimentation externe 12 V / 1,6 A fournie (prises US, UK, EU, AU)
• Consommation : 9 W au repos et 2,5 W en veille (10,3 W / 3,1 W en version TRS ; 7,5 W / 2,5 W en version numérique)
• Livré avec : processeur, télécommande IR v2, alimentation 12 V universelle, câble USB
