Processeur audio réseau avec correction acoustique Dirac Live

Le miniDSP SHD est un streamer réseau et préamplificateur numérique à processeur DSP intégré, conçu comme cœur de traitement d'une chaîne hi-fi ou home cinéma. Il associe la correction acoustique de salle Dirac Live, une lecture réseau multi-plateforme certifiée Roon Ready et des convertisseurs audiophiles 32 bits pour un signal maîtrisé de bout en bout. Une solution unique pour streamer, corriger l'acoustique de la pièce et piloter précisément enceintes et caisson de basses.

Connectique et conception

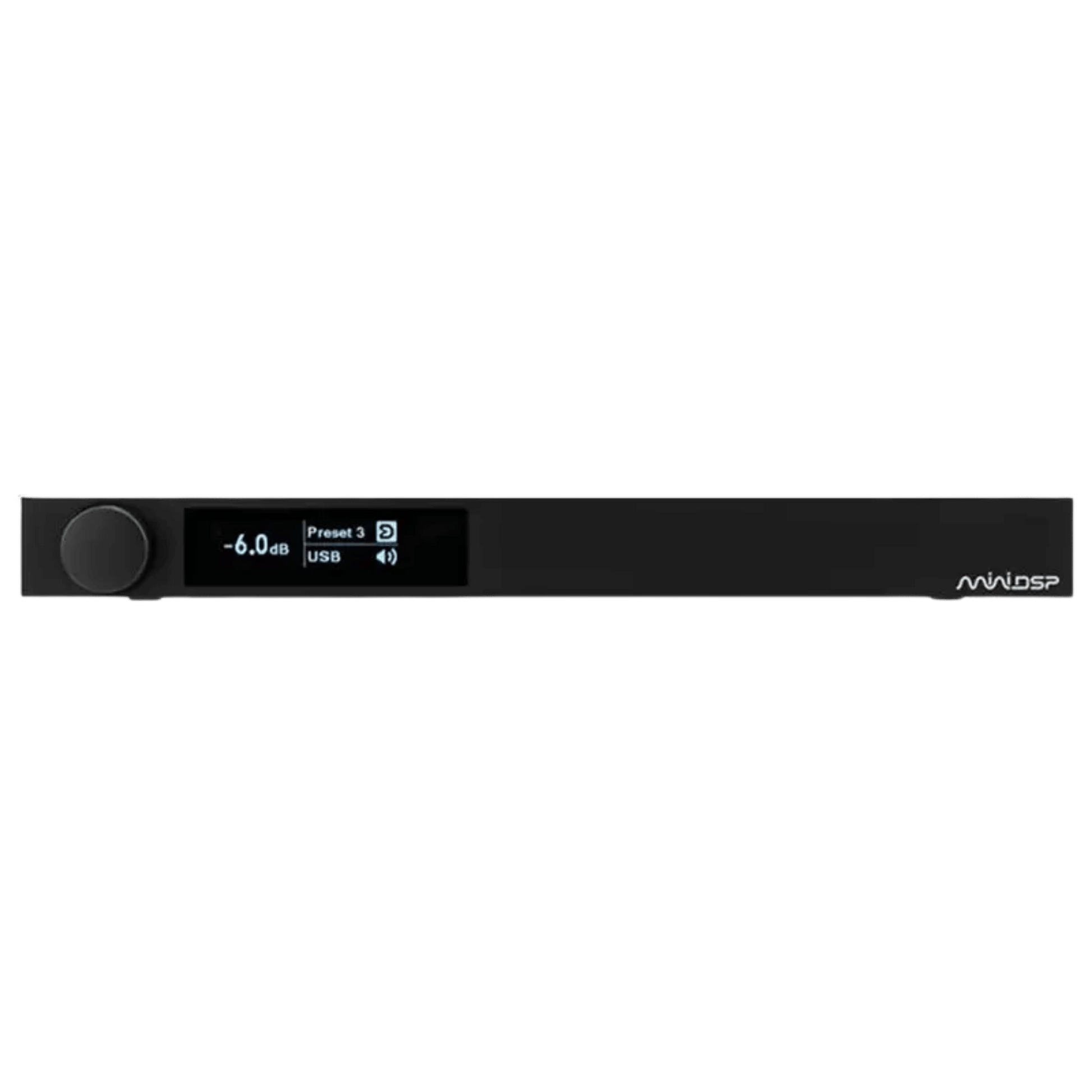

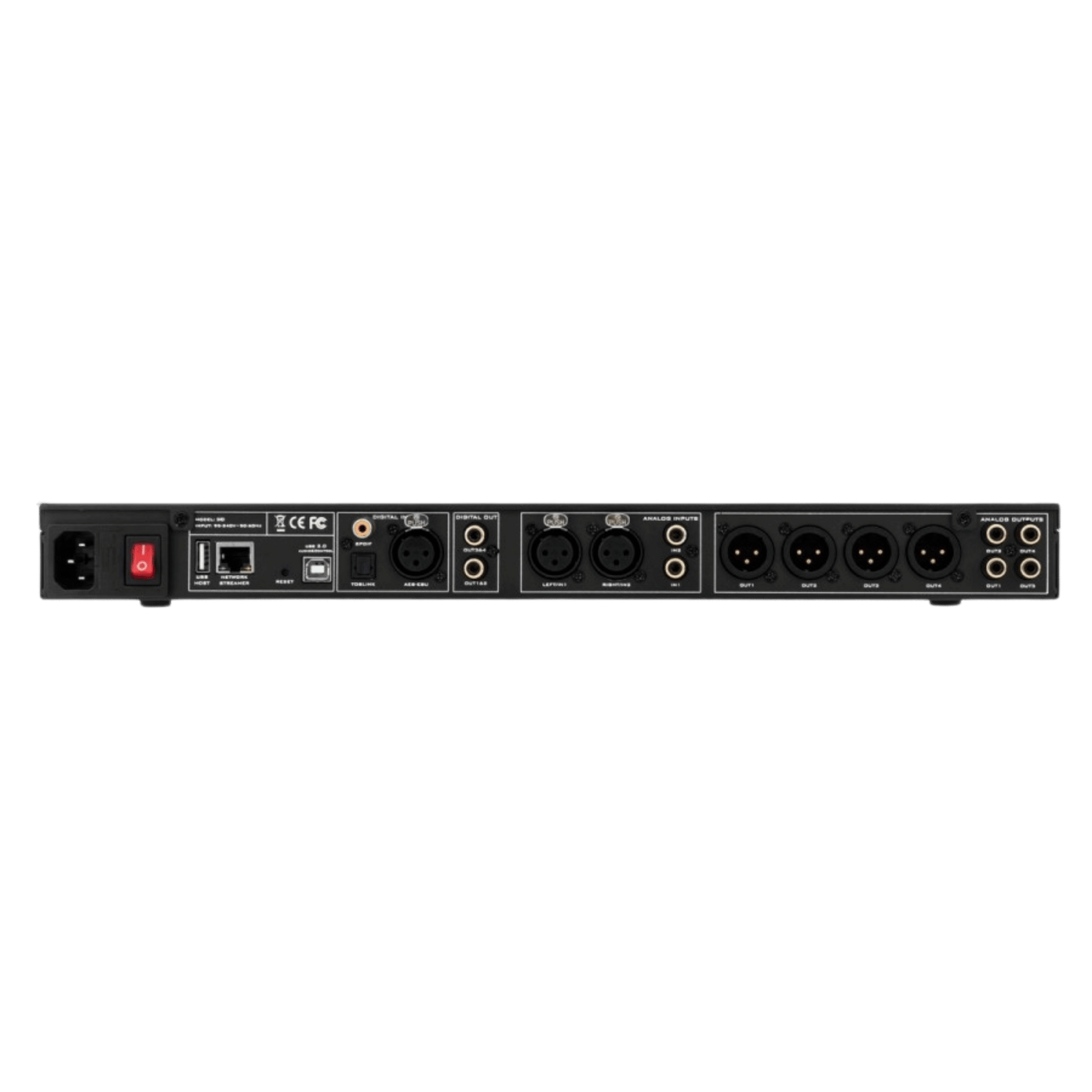

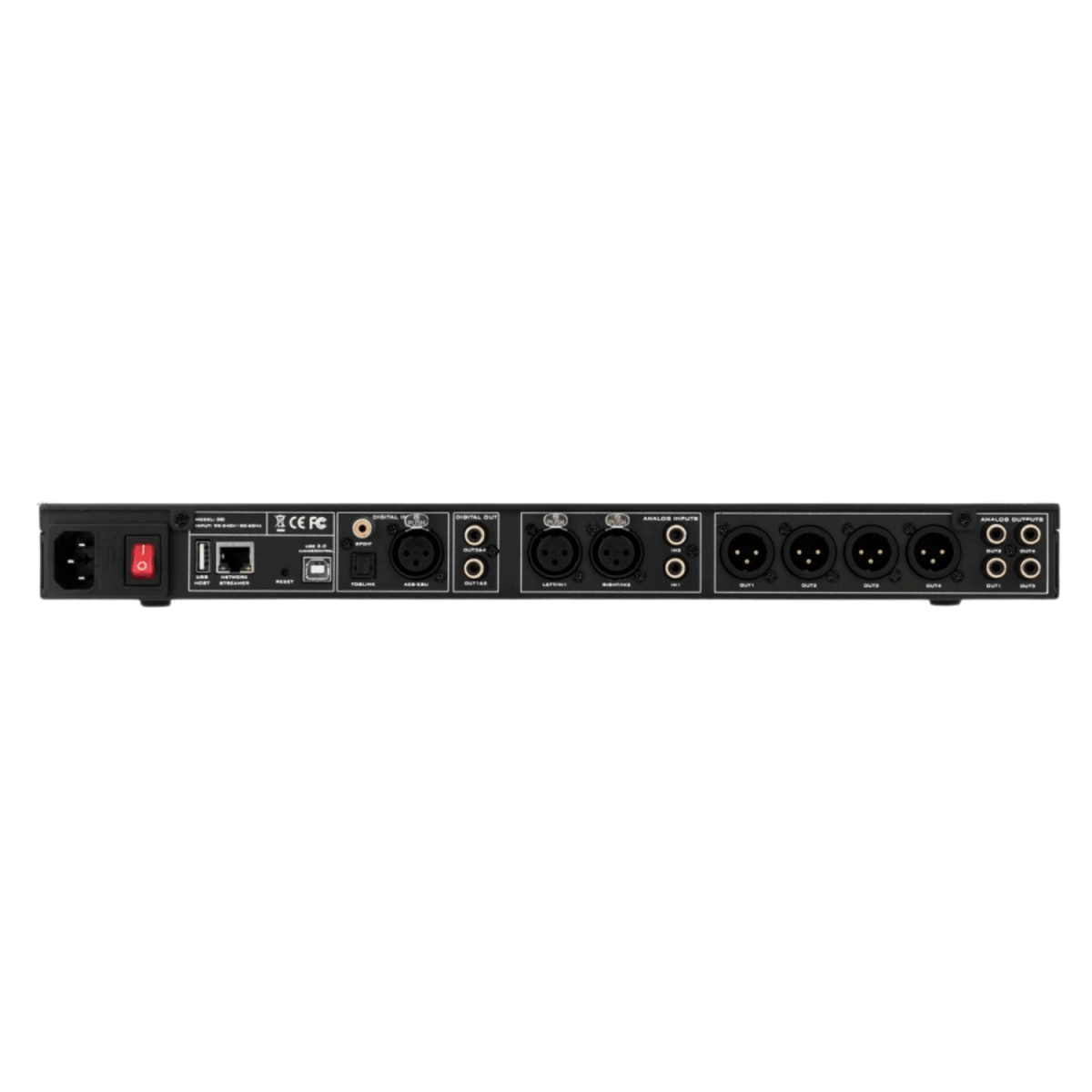

Le SHD centralise l'ensemble de vos sources : 3 entrées numériques (USB Audio, AES-EBU, SPDIF, optique Toslink) et 2 entrées analogiques stéréo (XLR symétrique, RCA asymétrique). Côté sorties, il propose 4 sorties numériques (SPDIF sur RCA) et 4 sorties analogiques (XLR symétrique, RCA asymétrique), chacune pilotée par le DSP. Le cœur du traitement repose sur un processeur SHARC ADSP21489 32 bits virgule flottante à 450 MHz, épaulé par un ADC AKM AK5574 et un DAC ESS9028 offrant 120 dB de dynamique mesurée et 0,0003 % de THD+N. Un écran OLED en face avant (blanc ou noir), une télécommande infrarouge et le contrôle temps réel via l'app miniDSP Device Console (mises à jour OTA) complètent l'ensemble. Le châssis est livré avec un kit de montage en rack 1U (19").

Streaming réseau et compatibilité logicielle

Un processeur ARM quad-core dédié gère la lecture réseau et fait du SHD un véritable streamer réseau ouvert. Certifié Roon Ready, il prend également en charge le lecteur Volumio (accès web à votre bibliothèque locale, clé USB et radios internet), Tidal et Tidal Connect, Spotify et Spotify Connect, ainsi que Qobuz. L'adaptateur WiFi USB 2,4 GHz fourni facilite l'installation sans contrainte de câblage. Une fonction d'enregistrement USB audio permet par ailleurs de capturer les 4 canaux de sortie traités, par exemple pour numériser vos vinyles.

Correction acoustique Dirac Live et outils DSP

Le SHD intègre Dirac Live 3.x avec une licence full range (20 Hz - 20 kHz) incluse et liée au matériel (hardware locked). Grâce au microphone de mesure calibré UMIK-1 fourni, la correction acoustique analyse et corrige la réponse de votre pièce d'écoute pour une scène sonore plus précise et des basses maîtrisées. La boîte à outils DSP maison va plus loin avec un égaliseur paramétrique 10 bandes par canal, des filtres crossover jusqu'à 48 dB/octave, un compresseur/limiteur et une matrice de mixage 2x4 flexible. Jusqu'à 4 configurations de filtres peuvent être sauvegardées directement sur l'appareil.

Cas d'usage et intégration système

Pensé comme préamplificateur/processeur central, le miniDSP SHD s'intègre aussi bien dans un système hi-fi haut de gamme que dans une configuration home cinéma ou un contexte studio/monitoring. Ses outils DSP permettent une intégration fine d'un ou plusieurs caissons de basses, d'enceintes actives multivoies et d'un système de correction acoustique adapté à la pièce, tout en offrant un streaming multi-plateforme complet (Roon, Tidal, Spotify, Qobuz).

Caractéristiques techniques

• Processeur DSP : Analog Devices SHARC ADSP21489, 32 bits virgule flottante, 450 MHz
• Convertisseurs 32 bits : ADC AKM AK5574 et DAC ESS9028 (120 dB de dynamique mesurée, 0,0003 % THD+N)
• Streaming réseau : processeur ARM quad-core dédié, Roon Ready, Volumio, Tidal/Tidal Connect, Spotify/Spotify Connect, Qobuz
• Correction acoustique : Dirac Live 3.x, licence full range 20 Hz - 20 kHz incluse et liée au matériel (hardware locked)
• Outils DSP : égaliseur paramétrique 10 bandes par canal, filtres crossover jusqu'à 48 dB/octave, compresseur/limiteur, matrice de mixage 2x4 flexible
• Entrées : 3 numériques (USB Audio / AES-EBU / SPDIF / optique Toslink), 2 analogiques stéréo (XLR symétrique, RCA asymétrique)
• Sorties : 4 numériques (SPDIF sur RCA), 4 analogiques (XLR symétrique, RCA asymétrique), 4 canaux pilotés par le DSP
• Fonction enregistrement : 4 canaux de sortie traités enregistrables via USB audio
• Écran OLED en face avant (blanc ou noir), contrôle temps réel via l'app miniDSP Device Console (mises à jour OTA)
• Stockage : jusqu'à 4 configurations de filtres sauvegardées sur l'appareil
• Alimentation : 110-240 V AC
• Dimensions (H x L x P) : 41,5 x 429 x 236 mm - kit de montage en rack 1U (19") fourni
• Contenu de la boîte : processeur SHD, adaptateur WiFi USB 2,4 GHz, licence Dirac Live 3.x full range (hardware locked au SHD), microphone de mesure calibré UMIK-1, télécommande infrarouge IR remote v2, câble secteur IEC (prises UK/EU/US), kit de montage rack 1U
